Ми всі стикалися з розчаруванням, коли батарея смартфона швидко розряджається або пристрій перегрівається при інтенсивному використанні. Значна частина цих втрат енергії пов’язана з принципами роботи електронних схем і чіпів пам’яті. Обробляючи дані, ці компоненти споживають електроенергію і виділяють тепло, що створює «пляшкове горлечко» для ефективності батарей.
Нове досягнення Інституту науки в Токіо (Science Tokyo) кидає виклик традиційним обмеженням мініатюризації. Дослідники створили пристрій пам’яті, який суперечить давно усталеному правилу електроніки:у міру зменшення розмірів компонентів їх характеристики зазвичай погіршуються. Нова технологія, навпаки, стає кращою в міру зменшення, відкриваючи шлях до пристроїв, здатних працювати місяцями від одного заряду.
Проблема зі зменшенням пам’яті
Комп’ютерна пам’ять зберігає дані, контролюючи потік електрики через матеріали, представляючи інформацію у вигляді двійкових нулів і одиниць. Щоб зменшити споживання енергії, інженери десятиліттями шукали способи зробити ці компоненти меншими та ефективнішими.
Одним з перспективних напрямків стала * * ферроелектрична тунельна структура (ФМС)**, запропонована в 1971 році. ФТС використовують фероелектричні матеріали, внутрішню електричну поляризацію яких можна змінити для зберігання даних. Цей метод вимагає значно менше електроенергії, ніж традиційні типи пам’яті. Однак існувала велика перешкода: оскільки вчені зменшували розміри пристроїв, матеріали часто втрачали свої фероелектричні властивості, що призводило до деградації продуктивності. Це обмеження зупинило подальшу мініатюризацію на десятиліття.
Прорив з оксидом гафнію
Шлях вперед відкрився в 2011 році після того, як було виявлено, що оксид гафнію — матеріал, який вже широко використовується у виробництві напівпровідників — зберігає свої фероелектричні властивості навіть при нанометровій товщині.
Виходячи з цього відкриття, професор Ютака Маіджіма та його команда з Science Tokyo сконструювали пристрій пам’яті шириною всього 25 нанометрів — це приблизно одна тритисячна товщина людського волосся. Ця екстремальна мініатюризація стала не просто інженерним подвигом, а й стратегічним кроком для подолання стійкої технічної проблеми: електричного витоку.
Вирішення проблеми витоку
У наднизьких пристроях Електрика часто просочується через межі між крихітними кристалами всередині матеріалу. Ці» межі зерен ” історично перешкоджали створенню більш компактних і ефективних чіпів пам’яті.
Замість того, щоб намагатися повністю усунути ці межі, дослідники застосували неочевидний підхід:
* * * Екстремальна мініатюризація: * * зробивши пристрій досить маленьким, вони знизили загальний вплив меж зерен на продуктивність.

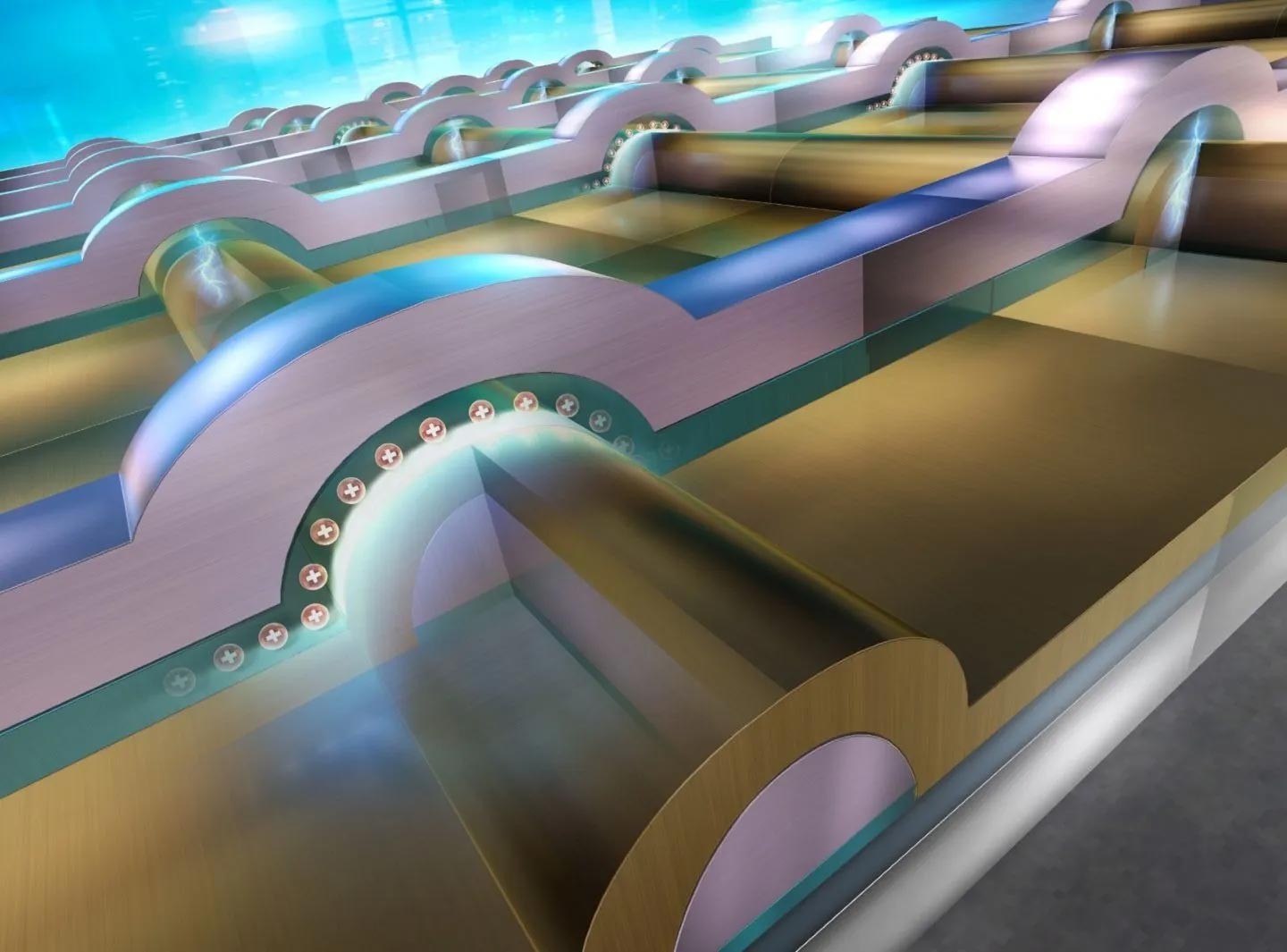

* * * Нова структура електродів: вони розробили новий метод нагріву електродів, завдяки якому вони набували природну напівкруглу форму**. Така структура імітує монокристал, значно зменшуючи кількість кордонів, де міг би відбуватися витік.
Результатом став пристрій, який не тільки функціонував на наномасштабі, але й працював краще, ніж його більші аналоги. Це спростовує загальноприйняту думку про те, що менша Електроніка неминуче страждає від високих показників помилок та нестабільності.
Чому це важливо для майбутніх технологій
Цей прорив має глибокі наслідки для майбутнього споживчої електроніки та штучного інтелекту:
-
-
- Збільшений час автономної роботи: такі пристрої, як Розумні годинник і слухові апарати, зможуть працювати місяцями від одного заряду**, позбавляючи від необхідності частої заміни або підзарядки.
-
-
-
- Розширення Інтернету речей (IoT):** мережі пов’язаних датчиків в «розумних» містах або на промислових об’єктах зможуть працювати нескінченно без обслуговування, оскільки споживають мінімум енергії.
-
-
-
- Енергоефективний ШІ: * * системи штучного інтелекту, які в даний час вимагають величезних витрат енергії на обробку даних, зможуть використовувати цю низькоенергетичну пам’ять для досягнення більшої швидкості при частки поточних енерговитрат.
-
Що важливо, оскільки оксид гафнію вже сумісний з існуючими процесами виробництва напівпровідників, цю технологію можна інтегрувати в поточні виробничі лінії без необхідності повної перебудови галузі.
Новий погляд на обмеження
Професор Ютака Маїдзіма описав процес дослідження як» ходьбу в темряві”, кидаючи виклик припущенням, які здавалися фундаментальними законами фізики. Спростувавши думку про те, що» менше-гірше”, команда відкрила нову парадигму в матеріалознавстві.
“Ставлячи під сумнів традиційні припущення та досліджуючи нові способи подолання цих бар’єрів, ми змогли відкрити абсолютно нову перспективу».
Це досягнення не просто покращує час автономної роботи; воно переосмислює сам потенціал мініатюризації. Оскільки ця технологія переходить від лабораторій до комерційного застосування, вона обіцяє майбутнє, де наші пристрої будуть не тільки більш потужними, але й стійко ефективними, зменшуючи як незручності для користувачів, так і вплив на навколишнє середовище.
